1 范围
本标准规定了辐照交联环保无卤硅橡胶热缩管的技术要求、实验方法、检测规则、标志、储存、运输和包装等。
本标准适用于辐照交联环保无卤硅橡胶热缩管.
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款.凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本条款,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本.凡是不注日期的引用文件,其最新版本适用于本标准.
GB/T 2828-1987 逐批检查技术抽样程序及抽样表(适用于连续批的检查)
3 技术要求
3. 1产品的规格尺寸(见表1）
表1 辐照交联环保无卤硅橡胶热缩管的尺寸要求 （单位/mm）
硅胶热缩管规格表（收缩比1.8倍） | |||||||||
规格（mm） | 收缩前 | 壁厚 | 收缩后 | 壁厚 | |||||
内径 | 内径公差 | 常规 | 公差范围 | 内径 | 内径公差 | 常规 | 公差范围 | ||
φ1.0 | 1.0 | ±0.1 | 0.5 | ±0.05 | 0.55 | ±0.05 | 0.8 | ±0.05 | |
φ2.0 | 2.0 | ±0.1 | 0.5 | ±0.05 | 1.1 | ±0.05 | 0.8 | ±0.05 | |
φ3.0 | 3.0 | ±0.1 | 0.5 | ±0.05 | 1.7 | ±0.05 | 0.8 | ±0.05 | |
φ4.0 | 4.0 | ±0.2 | 0.5 | ±0.05 | 2.2 | ±0.1 | 0.8 | ±0.05 | |
φ5.0 | 5.0 | ±0.2 | 0.5 | ±0.07 | 2.8 | ±0.1 | 0.8 | ±0.05 | |
φ6.0 | 6.0 | ±0.2 | 0.5 | ±0.07 | 3.3 | ±0.1 | 0.85 | ±0.05 | |
φ8.0 | 8.0 | ±0.2 | 0.5 | ±0.07 | 4.4 | ±0.1 | 0.85 | ±0.05 | |
φ9.0 | 9.0 | ±0.2 | 0.5 | ±0.07 | 5 | ±0.1 | 0.85 | ±0.05 | |
φ10 | 10.0 | ±0.2 | 1.0 | ±0.1 | 5.5 | ±0.15 | 1.7 | ±0.1 | |
φ12 | 12.0 | ±0.2 | 1.0 | ±0.1 | 6.7 | ±0.15 | 1.7 | ±0.1 | |
φ14 | 14.0 | ±0.2 | 1.0 | ±0.1 | 7.8 | ±0.15 | 1.7 | ±0.1 | |
φ16 | 16.0 | ±0.3 | 1.0 | ±0.15 | 8.9 | ±0.15 | 1.7 | ±0.1 | |
φ18 | 18.0 | ±0.3 | 1.0 | ±0.15 | 10 | ±0.2 | 1.7 | ±0.1 | |
φ20 | 20.0 | ±0.4 | 1.0 | ±0.2 | 11.1 | ±0.2 | 1.7 | ±0.1 | |
Φ25 | 25.0 | ±0.4 | 1.0 | ±0.2 | 13.9 | ±0.2 | 1.7 | ±0.1 | |
Φ30 | 30.0 | ±0.4 | 1.0 | ±0.2 | 16.7 | ±0.2 | 1.7 | ±0.1 | |
Φ35 | 35.0 | ±2.0 | 1.3 | ±0.3 | 18 | ±0.5 | 2.5 | ±0.3 | |
Φ40 | 40.0 | ±2.0 | 1.3 | ±0.3 | 21 | ±0.5 | 2.5 | ±0.3 | |
Φ45 | 45.0 | ±2.0 | 1.3 | ±0.3 | 23 | ±0.5 | 2.5 | ±0.3 | |
Φ50 | 50.0 | ±2.0 | 1.3 | ±0.3 | 25 | ±0.5 | 2.5 | ±0.3 | |
Φ60 | 60.0 | ±2.0 | 1.5 | ±0.3 | 30 | ±0.5 | 2.5 | ±0.3 | |
Φ70 | 70.0 | ±5.0 | 1.5 | ±0.3 | 35 | ±0.5 | 3 | ±0.4 | |
Φ80 | 80.0 | ±5.0 | 1.5 | ±0.3 | 40 | ±0.5 | 3 | ±0.4 | |
Φ90 | 90.0 | ±5.0 | 1.5 | ±0.3 | 45 | ±1.0 | 3 | ±0.4 | |
Φ100 | 100.0 | ±5.0 | 1.5 | ±0.3 | 50 | ±1.0 | 3 | ±0.4 | |
Φ110 | 110.0 | ±5.0 | 2 | ±0.5 | 55 | ±2.0 | 4 | ±0.5 | |
Φ120 | 120.0 | ±5.0 | 2 | ±0.5 | 60 | ±2.0 | 4 | ±0.5 | |
Φ130 | 130.0 | ±5.0 | 2.5 | ±0.5 | 65 | ±3.0 | 5 | ±0.6 | |
Φ140 | 140.0 | ±5.0 | 2.5 | ±0.5 | 70 | ±3.0 | 5 | ±0.6 | |
Φ150 | 150.0 | ±5.0 | 2.5 | ±0.5 | 75 | ±5.0 | 5 | ±0.6 | |
Φ160 | 160.0 | ±5.0 | 2.5 | ±0.5 | 75 | ±5.0 | 5 | ±0.6 | |
注：1、常规颜色为黑、白、灰、其他颜色，规格也可按照客户要求生产。
2、10.0以下规格起订量200米，10.0--30.0起订量100米，30以上起订量50米，特殊颜色、特殊壁厚，特殊收缩倍率单价另外计算。
3、此报价单即日生效，有效期至2017年12月31日。

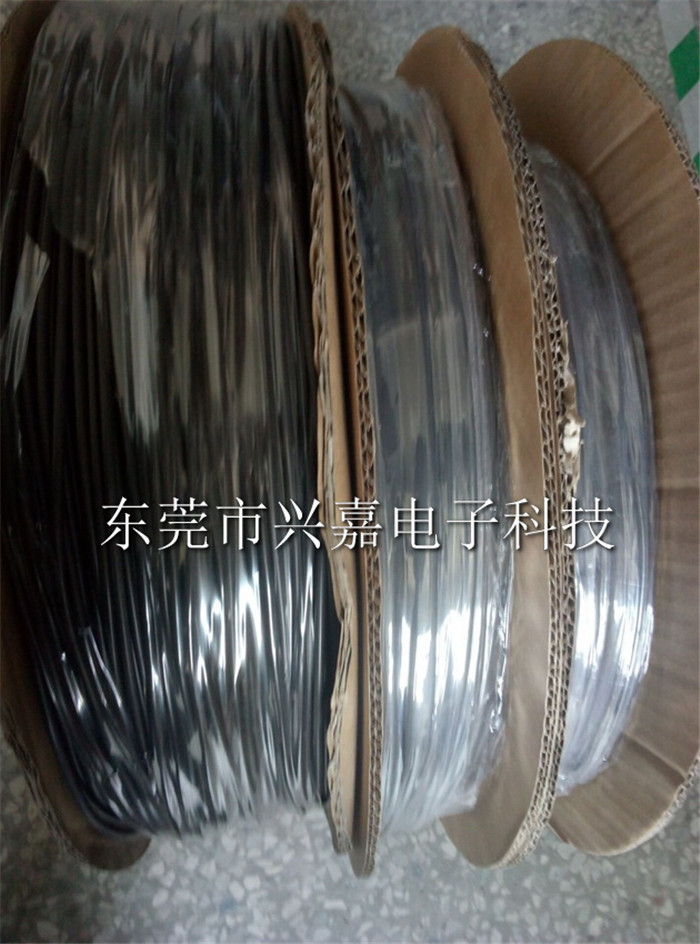

规格（mm） | 包装(小盘) | 规格（mm） | 包装(大盘) | 规格（mm） | 包装(裁切1m/根) | 规格（mm） | 包装(裁切1m/根) |
φ1.0 | 200~500m/盘 | φ10 | 50~100m/盘 | Φ35 | 100根/箱 | Φ110 | 25根/箱 |
φ2.0 | 200~400m/盘 | φ12 | 50m/盘 | Φ40 | 100根/箱 | Φ120 | 25根/箱 |
φ3.0 | 200m/盘 | φ14 | 50m/盘 | Φ45 | 50根/箱 | Φ130 | 25根/箱 |
φ4.0 | 200m/盘 | φ16 | 50m/盘 | Φ50 | 50根/箱 | Φ140 | 25根/箱 |
φ5.0 | 100~200m/盘 | φ18 | 50m/盘 | Φ60 | 50根/箱 | Φ150 | 25根/箱 |
φ6.0 | 100m/盘 | φ20 | 50m/盘 | Φ70 | 50根/箱 | ||
φ7.0 | 100m/盘 | Φ25 | 50m/盘 | Φ80 | 50根/箱 | ||
φ8.0 | 100m/盘 | Φ30 | 50m/盘 | Φ90 | 50根/箱 | ||
φ9.0 | 100m/盘 | Φ100 | 50根/箱 |
1、小盘，净重0.35kg 体积：0.71立方米（直径45cm、高5cm）
2、大盘，净重0.5kg 体积：1.56立方米（直径45cm、高11cm）
3、大方形纸箱，净重：1.2kg 体积：101.62立方米（长46cm、宽47cm、高47cm）
能装4个大盘，7个小盘。
4、中方形纸箱，净重：1.0kg 体积：54.05立方米（长46cm、宽47cm、高25cm）
能装2个大盘，4个小盘。
5、小方形纸箱，净重：0.8kg 体积：34.92立方米（长47.5cm、宽49cm、高15cm）
能装1个大盘，2个小盘。
6、长方形纸箱，净重：1.45kg 体积：96.8立方米（长121cm、宽32cm、高25cm）
主要装一米一根的裁切。
注：如有要求特殊包装，下订单时请特别说明
3.2 产品的性能指标（见表2）
表2 辐照交联环保无卤硅橡胶热缩管的性能参数要求
性能 | 阻燃性 | 普通型 |
抗张强度MPa(Kg/cm2) | 4.2 | 4.5 |
断裂伸长性％ | 300 | 300 |
体积电阻率Ω·m(Ω·cm) | 2×1012(2×1014) | 2×1012(2×1014) |
介电强度KV/mm | 18 | 18 |
使用温度范围℃ | -50～+200 | -50～+200 |
轴向收缩率％ | 40% | 40% |
收缩温度℃ | 120以上 | 120以上 |
同心率% | ≥65 | ≥65 |
燃烧性（氧指数） | ≥28 | ≥28 |
4. 实验方法
4.1 尺寸测定
4.1.1 内径测定
用测量棒测量试样收缩前后的内径，精确到0.1mm，应符合表1和表2的要求。
4.1.2 平均壁厚测试
用游标卡尺测量壁厚，转动样管测量6次，记录实测壁厚，然后计算出平均值，即平均厚度，测量结果应符合表1的要求。
4.1.3 同心率的计算
将测量到的壁厚数值中的最大值和最少值，按以下公式（1)计算同心率；
（1） 同心率= 最小壁厚 *100%
最大壁厚
4.2 轴向收缩率
在试样沿垂直于轴线方向剪取10.0cm，在120
